Легкосбрасываемые конструкции окна

Легкосбрасываемые окна и конструкции

Производственные помещения заводов и фабрик, на которых создают, перерабатывают или утилизируют взрывоопасные вещества, необходимо оборудовать легкосбрасываемыми окнами и конструкциями в местах фасадных проёмов. Данные правила и инструкции установлены действующим законодательством, и контролирующие органы строго следят за исполнением действующего положения.

Такой вид остекления необходим в зданиях и сооружениях, имеющих высший класс взрывоопасного объекта, где в силу производственной деятельности может возникнуть взрывоопасная ситуация.

В том случае, если произошло возгорание или взрыв (взрывы), а так же утечка опасного вещества или иная аварийная ситуация, в помещении образуется значительное давление. По мере его нарастания происходит саморазрушение всех наружных стёкол. Технология производства таких стёкол предусматривает саморазрушение при давлении в 0.7 кПа (70кгс/м²).

Такие меры дают возможность снизить уровень давления в помещении и сохранить несущие опоры и конструкции. Тем самым обеспечивается относительная безопасность и устойчивость здания в критический момент.

Типы алюминиевых профилей для производства легкосбрасываемых конструкций:

Теплые алюминиевые окна – состоят из многокамерного профиля (с термовставками) и стеклопакетов – однокамерных, двухкамерных, энергосберегающих, теплопакетов.

По способности сохранять тепло, даже в случае панорамного остекления (витрины магазинов, прозрачные фасады частных домов), «теплые» алюминиевые профили не уступают пластиковым. Внутренние термовставки – эффективный барьер для холодного уличного воздуха и внешних шумов.

• Квартиры
• Частные дома
• Фасады офисных зданий, магазинов
• Теплые террасы и веранды
• Зимние сады
• Витражные окна

Холодные алюминиевые окна изготавливаются из однокамерных профилей без внутренних термовставок. В качестве заполнения используется одинарное стекло с различными свойствами или однокамерный стеклопакет.

Такие окна оправдывают себя либо в зонах, не смежных с улицей – остекление внутри помещений, например, офисные перегородки, вход на утепленную лоджию, либо в неотапливаемых помещениях – тамбурах, беседках, верандах.

• Балконы и лоджии
• Внутренние перегородки
• Веранды, террасы, беседки

Способы открывания

Глухие

Откидные

Поворотные

Поворотно-откидные

Более 200 расцветок

Бесплатно подберем цвет профиля легкосбрасываемых конструкций

Декоративная покраска под дерево или камень

Мы производим окрашивание алюминевого профиля под текстуры дерева и камня.

Палитра возможных расцветок для окрашивания алименевого профиля состоит из более 90 оттенков: от светлого венге до французского ореха.

Также технология позволяет проводить декорирование профиля покрытием, имитирующим текстуру натурального камня.

Преимущества алюминиевых профилей

Лекгие и прочные.
Удобные в эксплуатации
Теплые. Долговечные.
Отличная звукоизоляция
Противопожарные.
Безопасные для здоровья

Алюминиевый профиль — это самый лучший вариант остекления помещения. Только в нашей компании мы используем самый высококачественный материал, поэтому стеклопакет из алюминия будет служить вам долгие годы, полностью выполняя свои функции.

Наши сотрудники объяснят вам все нюансы и помогут максимально при выборе алюминиевого окна.

Алюминиевые профили от ведущих производителей:

Более 2500 клиентов выбрали нас:

•
  Сами проектируем
  любые объекты
  Разработаем индивидуальный проект
  остекления объекта с учетом
  ваших пожеланий, подберем
  подходящий тип профиля
  и составим смету.
•
  Собственное
  производство
  Производство алюминиевых конструкций
  любой сложности на собственном
  оборудованном производстве
  в короткие сроки. Контроль качества
  на всех этапах работ.
•
  Свои монтажные
  бригады
  Производство алюминиевых конструкций
  любой сложности на собственном
  оборудованном производстве
  в короткие сроки. Контроль качества
  на всех этапах работ.

Наши объекты:

Персональное предложение
и расчет стоимости за 30 минут!

Оформи заявку сейчас и получи расчет стоимости
и бесплатный выезд замерщика!

Наши партнеры:

Легкосбрасываемые окна для взрывоопасных и других помещений

Системы легкосбрасываемых окон работают по следующему алгоритму:

1. Произошедший взрыв создаёт высокое давление в помещении;

2. Высокое давление выбивает или разрушает стёкла, и тем самым гасится давление.

Расчёты данной системы таковы, что при возгорании и даже взрыве большое помещение и его конструкции не пострадают, и всё обойдётся необходимостью проводить поверхностный ремонт и уборку.

Главной целью легкосбрасываемых конструкций при проектировании является снижение рисков, которые могут возникнуть в экстренной ситуации. В то же время такие системы имеют отличные показатели по теплоизоляции и показывают отличную работоспособность в любых температурных режимах и климатических условиях нашей страны. Они превосходно выдерживают сильные ветер и значительные осадки. Этому способствуют особенности конструкции и высококачественные крепления и узлы.

Расчет стоимости легкосбрасываемых конструкций в Москве

Прежде, чем установить ПСК на определённой территории, проводят специальные расчёты. Данные расчёты показывают, как и в каких параметрах необходимо устанавливать. На сегодняшний момент специалистами используется два наиболее распространённых метода определения рекомендованной площади к установке ЛСК:

1. Нормативный метод — при котором на помещения категории А устанавливаются ЛСК в пределах 0,05 м.кв. на 1 м.куб. Для помещений категории Б — 0,03 м.кв. на 1 м.куб.;

2. Расчёт по параметрам взрыва — исходит из предположения уровня горения.

Компания «Монтажстрой» готова поставить качественные системы ЛСК собственного производства и гарантирует их надёжное функционирование в соответствии с нормами и стандартами СНиП.

Контакты

Монтаж и производство алюминиевых конструкций.
Московская область, Ленинский р-н,
г.Видное, ул. Строительная д. 3

Легкосбрасываемые конструкции

Легкосбрасываемые конструкции, соответствующие ГОСТ Р 56288-2014, ГОСТ 56289-2014

ЛСК – это специальная наружная ограждающая конструкция здания, сооружения (или их части), выполняющая функцию противовзрывных предохранительных конструкций, предназначенные для снижения избыточного давления, возникающего при внутренних взрывах парогазопылевоздушных горючих смесей в зданиях и сооружениях.

Легкосбрасываемые оконные конструкции устанавливаются в помещениях зданий или пожарных отсеков производственного и складского назначения категорий А и Б.

Допускается установка легкосбрасываемых оконных конструкций в помещениях категории В, Г и Д и не категорированных зданиях, сооружениях, строениях и помещениях иного назначения в цепях обеспечения их взрывоустойчивости при внутреннем дефлаграционном взрыве.

В каких помещениях необходимы ЛСК

Сертификаты, патенты на изобретение ЛСК

Видео с испытаний

Легкосбрасываемые конструкции на основе AL профиля

—>

Легкосбрасываемые конструкции на основе ПВХ профиля

—>

Примеры наших работ по производству легкосбрасываемых конструкций

Как мы работаем

Цены на легкосбрасываемые конструкции

ООО « СВД»

Предохранительные (легкосбрасываемые светопрозрачные) конструкции — СНиП 31-03-2001; СНиП 31-04-2001; СП 4.13130.2013; СП 42-101-2003.

Компания «СВД» получила патент на производство и установку легкосбрасываемых оконных конструкций.

У компании «СВД» есть патент на создание и установку легкосбрасываемых окон. Мы разрабатываем, производим и устанавливаем конструкции, призванные обеспечить безопасность персонала и оборудования в случае возникновения непредвиденной ситуации.

Что это такое?

Легкосбрасываемые оконные конструкции специально разработаны для взрывоопасных производств категории «А» и «Б». Основная идея их применения – если происходит взрыв, такое окно должно быстро вылететь. Таким образом, внутри помещения не создается избыточного давления.

Особенности конструкции и скорость выпадения не мешают таким окнам выполнять свои основные функции – пропускать в помещение естественный свет и служить для вентиляции.

Где используются окна формата ЛСК?

Как уже было сказано выше, легкосбрасываемые конструкции подойдут для любого помещения, где существует опасность взрыва. Это промышленные здания различного назначения. Активно ведется установка в котельных, а также на складах со взрывоопасными материалами.

Легкосбрасываемые оконные конструкции смещаемого типа C устанавливаются на фасадах строительных объектов в качестве остекления. Основная их функция – снижение избыточного давления газов и продуктов горения внутри здания в случае взрыва.

Легкосбрасываемые конструкции (окна и витражи) устанавливаются на объектах производственного, торгового, складского назначения.

Легкосбрасываемые окна подходят для взрывоопасных помещений категории А и Б, но в целях обеспечения взрывоустойчивости при внутренних взрывах они также подходят и для объектов других категорий.

Особенности эксплуатации

Взрыв несет опасность для всех элементов здания и размещенного внутри оборудования. Даже если в момент взрыва никто не пострадал, внутри помещения возникает давление, обладающее исключительной разрушительной силой. Легкосбрасываемые окна разрушаются в момент, когда давление приближается к критической отметке. Конструкция выпадает из проема, а давление уходит в освободившееся пространство. Таким образом, взрывная волна гасится, а разрушения внутри помещения минимизируются.

Окна для взрывоопасных помещений просто необходимы, чтобы несущие конструкции здания не пострадали.

Особенности конструкции

Патент на легкосбрасываемые окна позволяет нам создавать уникальные конструкции, проработанные до мельчайшей детали. В ходе создания таких изделий мы делаем ставку на применение правильного заполнения. Это стандартное стекло без дополнительных усилений. Даже тонирование или другие виды ламинирования пленкой могут негативно сказаться на способности окна выпадать при достижении высокого давления. Использование термоупрочненного стекла недопустимо.

Что мы предлагаем?

Компания «СВД» наладила собственное производство предохранительных конструкций.

Производство ООО «СВД»

Мы специализируемся на выпуске смещаемых легкосбрасываемых конструкций на базе оконных блоков из алюминиевых и поливинилхлоридных (ПВХ) профилей с разрушающимися элементами крепления заполнения ячеек ЛСК.

Варианты заполнения ячеек ЛСК:

• одинарное стекло;
• двойное стекло;
• стеклопакет однокамерный,
• стеклопакет двухкамерный;
• трехслойная сэндвич-панель;
• трехслойный жесть-пакет;
• оконные блоки со створками;
• дверные блоки.

Наши конструкции соответствую требованиям действующих нормативных документов:

• ФЗ-123;
• ГОСТ Р 56288-2014;
• ГОСТ Р 56589-2014;
• СП 4.13130-2013;
• СП 56.13330-2011

Полный комплекс работ от компании «СВД»

Если вам потребовались легкосбрасываемые алюминиевые конструкции, обратиться в нашу компанию будет оптимальным решением. Вот пять главных достоинств фирмы:

• предоставляем полный комплекс работ, от производства до доставки и монтажа;
• обеспечиваем шеф-монтаж в Хабаровске;
• предоставляем цены от производителя, без наценок и дополнительных сборов;
• рассчитываем параметры конструкции для любого типа здания;
• подготавливаем рабочую документацию.

С нами вам не придется нанимать дополнительных подрядчиков – специалисты компании смогут выполнить все поставленные перед ними задачи в короткие сроки. Поставляем товары типовых размеров и конструкции, а также модели, разработанные под индивидуальные запросы и техническую документацию.

Чтобы узнать подробности, свяжитесь с нами по телефону 8 (800) 700-16-34. Менеджеры помогут с выбором и обсудят с вами все детали будущего сотрудничества.

Модификация предохранительных (легкосбрасываемых светопрозрачных) конструкций

Модификация предохранительных (легкосбрасываемых светопрозрачных) конструкций.

Разрушаемые ЛСК – конструкции. в которых при воздействии избыточного давления взрыва происходит макроскопическое нарушение сплошности составляющего их материала.

Смещаемые ЛСК – конструкции, в которых при воздействии избыточного давления взрыва разрушаются элементы крепления стекла, посредством которых конструкции удерживаются в ограждении помещения.

Легкосбрасываемые светопрозрачные конструкции для отапливаемых помещений категорий А и Б.
Сопротивление теплопередаче конструкции R_k=0,35-0,72м²•°С/Вт

Легкосбрасываемые окна

Легкосбрасываемые окна для гражданских и промышленных зданий изготавливаются с одним или двумя рядами остекления при стандартном креплении согласно СНиП 31-03-2001. Оконное стекло относится к легкосбрасываемым конструкциям при толщине 3, 4 и 5 мм и площади не менее (соответственно) 0,8, 1 и 1,5 м. Армированное стекло к легкосбрасываемым конструкциям не относится. При взрыве внутри помещения стёкла разрушаются, избыточное давление резко снижается и зданию наносятся не значительные повреждения.

С целью возможности применения современных видов остекления в производственных и лабораторных взрывоопасных помещениях с использованием стеклопакетов был разработан новый вид легкосбрасываемых светопрозрачных(оконных) конструкции(далее ЛСПК) ГОСТ Р 56288-2014.

Принципиальное отличие нового вида ЛСПК в том, что при увеличении избыточного давления внутри помещения происходит сбрасывание всей конструкции за счёт разрушения узлов крепления.

Принципиальные условия работы ЛСПК

А) При взрыве необходимо своевременно обеспечить условия, когда избыточное давление внутри помещения не сможет достигнуть величины, способной привести к разрушению здания, т.е. необходимо вовремя «открыть» оконные проемы. Стеклопакеты из стекла толщиной 4 мм. при избыточном давлении не разрушаются, следовательно из проема должно «уйти» окно.

Б) Узлы крепления оконных блоков должны гарантированно разрушаться при заданных нагрузках.

В) Узлы крепления оконных блоков должны гарантированно сохранять свои несущие способности при восприятии оконной конструкцией положительных и отрицательных ветровых нагрузок.

Г) Детали узлов крепления должны надежно сохранять свои свойства в широкомом температурном диапазоне, быть защищены от коррозии, иметь достаточный срок службы.

Оконный блок устанавливается в проеме, не имеющем наружных четвертей. Для восприятия ветровых нагрузок от ЛСПК применяются «базовые уголки», играющие роль внутренних четвертей проема и служащие также для установки разрушаемых узлов крепления

Материал разрушаемого элемента узла крепления – фторопласт марки Ф-4, имеющий стабильные на протяжении длительного времени механические характеристики, работоспособный в интервале температур от от -70С до +70С, негорючий, химически стойкий ко всем органическим кислотам, щелочам, органическим растворителям и другим агрессивным средам.

Расчетные механические характеристики разрушаемых элементов узлов крепления в обязательном порядке подтверждаются испытаниями и обеспечивают заданные показатели работоспособности как по усилию гарантированного разрушения, так и по усилию, при котором узел не разрушается (Узел не должен разрушаться при действии на окно отрицательного ветрового давления при нахождении оконной конструкции с подветренной стороны здания. Требования СНиП 2.01.07-85 «Нагрузки и воздействия» по этому показателю – крепление должно иметь коэффициент запаса прочности не менее 1,4. Фактически обеспечивается двух-, трехкратный запас прочности).

В качестве утеплителя используется негорючая минеральная вата . Пароизоляция и гидроизоляция по периметру — ленты Баусет для наружного и внутреннего применения. Опорные элементы – из древесины твердых пород с антисептической пропиткой, с расчетной площадью контакта с рамой, предотвращающей сминание опорных элементов и нежелательное «проседание» рамы. Минвата и изолирующие ленты создают незначительное сопротивление при изначальном движении окна в критической ситуации, что однако учитывается при расчетах.

Конструкция узлов крепления предусматривает компенсацию разницы температрных изменениий размеров светопрозрачных конструкций и конструкций проёмов.

Отливы и наружные нащельники крепятся только к рамам ЛСПК.

Предусмотрен вариант исполнения ЛСПК в искронедающем (искробезопасном) исполнении.

ООО «ИНОКС Профиль» производит стальные легкосбрасываемые оконные конструкции по серии 1.436.3-16/88. Примеры маркировки окон:
ОГД 12.18-1 – окно глухое с одинарным переплётом высотой 1150мм, шириной 1780 с одним рядом остекления;
ОГД 12.18-2 – окно глухое с одинарным переплётом высотой 1150мм, шириной 1780 с двумя рядами остекления(стеклопакет);
ОТД 12.18-1 – окно открывающееся с одинарным переплётом высотой 1150мм, шириной 1780 с одним рядом остекления;
ОТД 12.18-2 – окно открывающееся с переплётом высотой 1150мм, шириной 1780 с двумя рядами остекления(стеклопакет);
ОГР 12.18-2 – окно глухое с раздельными переплётами высотой 1150мм, шириной 1780 с двумя рядами остекления;
ОТР 12.18-2 – окно открывающееся с раздельными переплётами высотой 1150мм, шириной 1780 с двумя рядами остекления;
ОГД 12.30-1п – окно глухое с одинарным переплётом высотой 1150мм, шириной 2980 с одним рядом остекления, с правым расположением узкой створки;
ОГД 12.30-1л – окно глухое с одинарным переплётом высотой 1150мм, шириной 2980 с одним рядом остекления, с левым расположением узкой створки;
ОТР – К12.18-2 – окно открывающееся с раздельными переплётами высотой 1150мм, шириной 170 комбинированное с двумя рядами остекления

ЛСПК могут также изготавливаться на базе окон из ПВХ, алюминия и на базе фасадных (витражных) конструкций, с применением одно- и двухкамерных стеклопакетов.

Монтаж ЛСПК производится специалистами соответствующей квалификации.

Легкосбрасываемые окна станут обязательными для жилых домов с середины 2019 года

Минстроем утверждены новые правила проектирования систем газопотребления в жилых домах. Нормативный документ вводит обязательные требования по установке легкосбрасываемых окон в газифицированных жилых домах. Подробности в материале ОКНА МЕДИА.

Легкосбрасываемые окна – Минстрой утвердил новые правила для жилых домов

18 января 2019 года главой Минстроя подписан приказ об утверждении новых правил газопотребления в жилых домах. Он регламентирует требования в сфере газовой безопасности в проектах газифицированных жилых домов разных типов. Требования касаются газового оборудования, газопроводов, систем контроля и легкосбрасываемых окон.

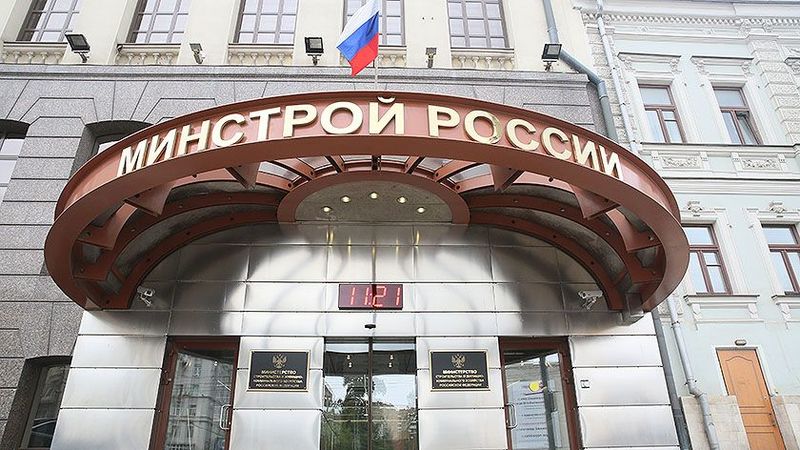

Фото: Минстрой утвердил новые правила проектирования систем газопотребления в жилых домах Норматив вступает в силу с 6 июня 2019 года.

Новые правила газопотребления жилых домов коснулись легкосбрасываемых окон

Цель введения новых правил – обеспечение безопасного проживания людей в новых домах с газом.

Новые правила связаны с резким ростом случаев чрезвычайных ситуаций, касающихся нарушения правил обращения и эксплуатации газа в жилых домах.

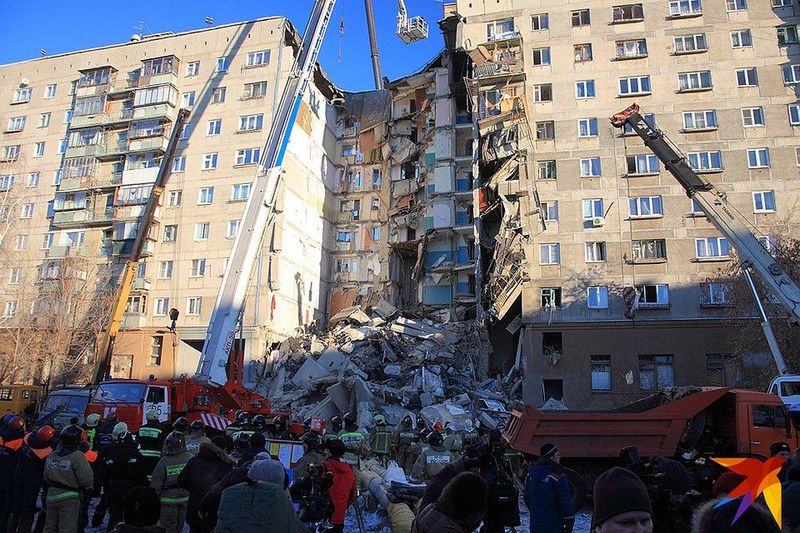

Фото: взрыв газа в Магнитогорске унес жизни 39 человек Новые правила направлены на своевременное обнаружение утечки газа с последующим автоматическим отключением его подачи.

Во-первых, правила регламентируют контроль загазованности с помощью систем, установленных в кухнях жилых домов. При утечке газа она дает команду запорному клапану – перекрыть подачу газа через газопровод в доме.

Во-вторых, установка в кухнях новых домов легкосбрасываемых окон.

Легкосбрасываемые окна будут обязательны в газифицированных домах

Необходимым требованием нового документа – обязательное использование в газифицированных домах в местах установки газового оборудования, то есть – в кухнях, легкосбрасываемых окон ГОСТ Р 56288-2014. Задача данных окон – освободить проем при воздействии внутреннего взрыва:

• Полным открыванием створки наружу относительно вертикальной или горизонтальной оси (в зависимости от места расположения петель);
• Выпадением наружу стеклопакета или створки со стеклопакетом.

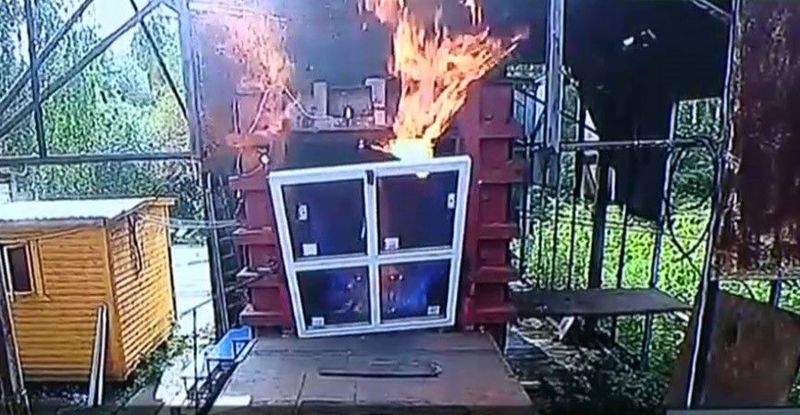

Фото: испытание окна в здании с повышенной взрывоопасностью Открывающийся или выпадающий элемент должен иметь запорное устройство, освобождающее его при взрыве. Открывающиеся или сбрасываемые элементы, в целях безопасности, должны иметь специальную, хорошо заметную этикетку. Существуют другие варианты исполнения легкосбрасываемых окон за счет особой системы монтажа. Окно крепится в проем без наружной четверти особым способом. При взрыве окно вылетает полностью. Для внедрения таких окон требуется изменение ГОСТ.

Все это потребует индивидуального подхода к таким оконным конструкциям в рамках всего заказа. Остается открытым вопрос комплектации и цены окон, позволяющей осуществлять возможность «легкого сброса».

Необходимость таких окон мотивируется целью – гашение энергии взрыва и недопущение разрушения конструкций домов (стен, перекрытий и т. д.) при аварийном взрыве газа. По утверждению некоторых экспертов, конструкции современных окон, используемых в жилых домах, выдерживают давление от взрыва, при котором наступает разрушение здания. В группе риска находятся кирпичные и панельные дома – основная масса существующих и строящихся жилых зданий. Освобождение оконного проема путем сброса окна при давлении, меньшем разрушения элементов конструкций зданий, позволит свести к минимуму разрушающие последствия взрыва и сохранить целостность здания и жизни людей.

Новые правила – окна становятся важной составляющей газовой безопасности

С введением новых правил, окна становятся неотъемлемой и важной составляющей газовой безопасности зданий. Эффект от их введения будет распространяться на предупреждение подобных ЧП в новых домах. Это, существенным образом, повлияет на весь процесс реализации заказов окон – от замера до монтажа.

Введение новых правил, также может способствовать противодействию газовому терроризму в жилых домах. Но основная масса имеющихся газифицированных домов в России останется, по-прежнему, в зоне риска.

Создание требований – не гарантия результата

Выработка новых требований – не гарантия получения необходимого результата. Основная цель – создание реальных условий обеспечения безопасности. Многие правила, связанные с безопасностью и здоровьем людей, так и не получили в России полноценной реализации.

К примеру, ситуация с выпадением людей из окон. ГОСТ 23166-99, введенный еще в 1999 году, ограничивает применение неоткрывающихся глухих окон. Но до сих пор, в целях экономии, глухими окнами оснащаются как частные дома, так и новостройки.

Другая серьезная проблема – выпадение детей из современных окон. Долгие годы по этому вопросу велись дискуссии. Появление изменений к ГОСТу и как следствие обязательное оснащение новых домов устройствами детской безопасности, не решили проблему с окнами в эксплуатирующейся недвижимости.

Принятие нового свода правил газопотребления в жилых домах назрело в России. Но без комплексного подхода хорошие правила могут остаться только «на бумаге». В данном случае нельзя ограничиться только автоматизацией системы безопасности. Важнейшим условием – контроль обеспечения безопасности. Это касается как организаций, отвечающих за обеспечение населения газовым топливом, а также контролирующих весь процесс, связанный с газовым хозяйством, заканчивая потребителями «голубого» топлива.

Легкосбрасываемые конструкции окна

ГОСТ Р 56288-2014

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КОНСТРУКЦИИ ОКОННЫЕ СО СТЕКЛОПАКЕТАМИ ЛЕГКОСБРАСЫВАЕМЫЕ ДЛЯ ЗДАНИЙ

The easily dumped window constructions with double-glazed windows for buildings. General specifications

Дата введения 2015-07-01

1 РАЗРАБОТАН Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования «Московский государственный строительный университет» (ФГБОУ ВПО «МГСУ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1930-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

1 Область применения

Настоящий стандарт распространяется на конструкции легкосбрасываемые оконные со стеклопакетами для гражданских и промышленных зданий (далее — легкосбрасываемые оконные конструкции), выполняющие функцию противовзрывных предохранительных конструкций, предназначенные для снижения избыточного давления, возникающего при внутренних взрывах парогазопылевоздушных горючих смесей в зданиях и сооружениях.

Требования настоящего стандарта следует учитывать при разработке нормативных документов и технической документации, устанавливающих нормируемые показатели качества легкосбрасываемых оконных конструкций конкретных видов, обеспечивающие технологическую и техническую эффективность легкосбрасываемых оконных конструкций, а также технологической документации на их применение.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 9.303 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 54170* Стекло листовое бесцветное. Технические условия

________________
* Вероятно, ошибка оригинала. Следует читать: ГОСТ Р 54170. — Примечание изготовителя базы данных.

ГОСТ 166 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427 Линейки измерительные металлические. Технические условия

ГОСТ 538 Изделия замочные и скобяные. Общие технические условия

ГОСТ 5378 Угломеры с нониусом. Технические условия

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 10354 Пленка полиэтиленовая. Технические условия

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 21519 Блоки оконные из алюминиевых сплавов. Общие технические условия

ГОСТ 23166 Блоки оконные. Общие технические условия

ГОСТ 23170 Упаковка для изделий машиностроения. Общие требования

ГОСТ 23344 Окна стальные. Общие технические условия

ГОСТ 24033 Окна и балконные двери деревянные. Методы химических испытаний

ГОСТ 24700 Блоки оконные деревянные со стеклопакетами. Технические условия

ГОСТ 24866 Стеклопакеты клееные строительного назначения. Технические условия

ГОСТ 26602.1 Блоки оконные и дверные. Методы определения сопротивления теплопередаче

ГОСТ 26602.2 Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости

ГОСТ 26602.3 Блоки оконные и дверные. Метод определения звукоизоляции

ГОСТ 26602.4 Блоки оконные и дверные. Методы определения общего коэффициента пропускания света

ГОСТ 26602.5 Блоки оконные и дверные. Методы определения сопротивления ветровой нагрузке

ГОСТ 30674 Блоки оконные из поливинилхлоридных профилей. Технические условия

ГОСТ Р ИСО 10140-1 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 1. Правила испытаний изделий определенного строительных вида*

* Текст документа соответствует оригиналу. — Примечание изготовителя базы данных.

ГОСТ Р ИСО 10140-2 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 2. Измерение звукоизоляции воздушного шума

ГОСТ Р ИСО 10140-3 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 3. Измерение звукоизоляции ударного шума.

ГОСТ Р ИСО 10140-4 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 4. Методы и условия измерений

ГОСТ Р ИСО 10140-5 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 5. Требования к испытательным установкам и оборудованию

ГОСТ Р 56289-2014 «Конструкции светопрозрачные легкосбрасываемые для зданий. Методы испытаний на воздействие внутреннего аварийного взрыва».

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 дефлаграционный взрыв: Конструкция, заполняющая оконный проем в ограждающей конструкции, позволяющая освободить сбросной проем при воздействии на нее нагрузок от внутреннего дефлаграционного взрыва.

3.2 сэндвич-панель: Строительный материал, имеющий трехслойную структуру, состоящую из двух листов жесткого материала (металл, поливинилхлорид, магнезитовая плита) и слоя утеплителя между ними.

3.3 легкосбрасываемая конструкция; ЛСК: Ограждающая строительная конструкция, позволяющая освободить сбросной проем при воздействии на нее нагрузок от внутреннего дефлаграционного взрыва.

4 Классификация

4.1 Классификация легкосбрасываемых оконных конструкций по области применения:

— промышленные здания и сооружения;

4.2 Классификация легкосбрасываемых оконных конструкций по типу вскрытия сбросного проема:

— поворотная (в состав легкосбрасываемой оконной конструкции входит поворотная створка, при воздействии избыточного давления внутреннего дефлаграционного взрыва открывающаяся наружу посредством вращения вокруг оси петель ее крепления);

— смещаемая (конструкция содержит смещаемый элемент — например, стеклопакет или рама со стеклопакетом, выпадающий наружу при воздействии на него избыточного давления дефлаграционного взрыва).

4.3 Классификация легкосбрасываемых оконных конструкций по типу крепления поворотной створки:

— с вертикальным шарниром;

— с горизонтальным шарниром.

4.4 Условное обозначение легкосбрасываемой оконной конструкции должно содержать буквенное обозначение «ЛСКОС» — конструкция легкосбрасываемая оконная со стеклопакетом; буквенное обозначение области применения: «ПР» — для промышленных объектов или «Ж» — жилых объектов; буквенное обозначение по типу вскрытия сбросного проема: «П» — поворотная или «С» — смещаемая; обозначение нормативного или технического документа на конструкции конкретных видов.

Пример условного обозначения легкосбрасываемой оконной конструкции

Конструкция легкосбрасываемая оконная со стеклопакетом для промышленных зданий и сооружений со смещаемым элементом:

ЛСКОС ПР-С ГОСТ РХХХ-ХХХХ

5 Технические требования

5.1 Основные параметры и характеристики

5.1.1 Легкосбрасываемые оконные конструкции со стеклопакетами должны соответствовать требованиям настоящего стандарта, комплектов конструкторской документации в зависимости от материалов рамочных элементов изделия и светопрозрачной части, варианта конструктивного исполнения, архитектурного рисунка, нормируемых эксплуатационных характеристик, варианта размещения поворотной створки или смещаемого элемента.

5.1.2 Легкосбрасываемые оконные конструкции должны иметь предохранительные запорные устройства в виде защелок, разрушаемых элементов крепления или иных конструкций, освобождающих поворотную створку или смещаемый элемент при воздействии на него избыточного давления.

5.1.2.1 Легкосбрасываемые оконные конструкции устанавливаются в помещениях зданий или пожарных отсеков производственного и складского назначения категорий А и Б, по [1, глава 8, статья 27].

Допускается установка легкосбрасываемых оконных конструкций в помещениях категории В, Г и Д и некатегорированных зданиях, сооружениях, строениях и помещениях иного назначения в целях обеспечения их взрывоустойчивости при внутреннем дефлаграционном взрыве.

5.1.2.2 Предохранительные запорные устройства при достижении в помещении избыточного давления 0,7 кПа должны обеспечивать открывание поворотной створки или сброс смещаемого элемента наружу.

5.1.2.3 Безотказность срабатывания легкосбрасываемых оконных конструкций должна обеспечиваться при эксплуатации в диапазоне температур от минус 30°С до плюс 45°С.

5.1.2.4 Угол открытия поворотной створки легкосбрасываемой оконной конструкции поворотного типа должен быть не менее 90°.

5.1.2.5 Предохранительные запорные устройства смещаемой легкосбрасываемой оконной конструкции должны обеспечить полное освобождение сбросного проема от смещаемого элемента.

5.1.2.6 Предохранительные запорные устройства для вскрытия поворотной створки или смещаемого элемента должны использовать энергию аварийного взрыва газовоздушной горючей смеси и не требовать использования дополнительного источника энергии.

5.1.2.7 Количество и площадь поворотных створок или смещаемых элементов для каждого взрывоопасного помещения определяется в соответствии с методом, изложенным в приложении А к настоящему стандарту.

5.1.3 Эксплуатационные характеристики легкосбрасываемых оконных конструкций должны соответствовать требованиям, приведенным в таблице 1.

Значение показателей для легкосбрасываемых оконных конструкций с рамочными элементами из материалов
